Leistungsverstärker (1x200W)

Kurzbezeichnung
Leistungsverstärker (1x200W)
Typ
PV1001-A1
Artikelnr.
OFB:NOVIGO_2556
Preis
Auf Anfrage
Anwendungsbereich
BeschreibungSprachalarmsystem Siemens Novigo Core

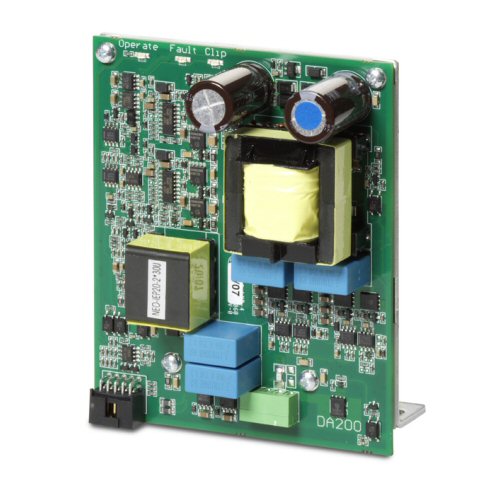

Digitales 100V Leistungsverstärkermodul für das Sprachalarmsystem Novigo Core 400 mit 200W Ausgangsleistung. Bestandteil der EN54-16 Zulassung. Hoher Wirkungsgrad bei geringem Stromverbrauch. 100V Direktausgang ohne Übertrager. 3 Kontroll-LEDs für Betrieb, Störung und Clip. Standby Betrieb, wartungsfreies Kühlsystem. Eingebaute Schutzschaltungen gegen Leerlauf, Kurzschluss, thermische Überlastung und Überstrom.
Betriebs- und Störungsmeldungen:
• 1 LED "Betrieb"
• 1 LED "Störung"
• 1 LED "Clip"
• 1 Open Collector Ausgang "Störung"
• 1 Open Collector Ausgang "Clip"
Lieferung inklusive werksseitiger Vormontage und Vorprüfung
Lieferumfang
1 Leistungsverstärker
Siemens Novigo, Digitales Leistungsverstärkermodul 1x 200W PV1001-A1
Das digitale 100V Leistungsverstärkermodul für das Sprachalarmsystem muss eine Ausgangsleistung von 1x 200W zur Verfügung stellen und Bestandteil der EN54-16 Zulassung sein. Es muss einen hohen Wirkungsgrad bei geringem Stromverbrauch haben und einen 100V Direktausgang ohne Übertrager besitzen. Es muss Kontroll-LEDs für Betriebs- und Störungszustände, einen Standby Betrieb und ein wartungsfreies Kühlsystem besitzen. Weiterhin muss es Schutzschaltungen gegen Leerlauf, Kurzschluss, thermische Überlastung und Überstrom enthalten.
Das Leistungsverstärkermodul muss mindestens folgende Betriebs- und Störungsmeldungen besitzen:
• 1 LED "Betrieb"
• 1 LED "Störung"
• 1 LED "Clip"
• 1 Open Collector Ausgang "Störung"
• 1 Open Collector Ausgang "Clip"
Die Lieferung muss die werksseitige Vormontage und Vorprüfung enthalten.
Das Leistungsverstärkermodul muss mindestens folgende Betriebs- und Störungsmeldungen besitzen:
• 1 LED "Betrieb"
• 1 LED "Störung"
• 1 LED "Clip"
• 1 Open Collector Ausgang "Störung"
• 1 Open Collector Ausgang "Clip"
Die Lieferung muss die werksseitige Vormontage und Vorprüfung enthalten.
Abmessungen B x H x T in mm
120 x 100 x 60, (open frame)
Anzeigen
• 1 LED "Betrieb"
• 1 LED "Störung"
• 1 LED "Clip"
• 1 LED "Störung"
• 1 LED "Clip"
Audio
Audio Eigenschaften:
• Ausgangsleistung: 1x 200W (Burst)
• Frequenzgang: 25Hz-22kHz (-3dB)
• Fremdspannungsabstand: 95dB @ 1kHz
• Klirrfaktor: <0,1%
• Eingangsempfindlichkeit: 1V @ 20kO
• Ausgangsleistung: 1x 200W (Burst)
• Frequenzgang: 25Hz-22kHz (-3dB)
• Fremdspannungsabstand: 95dB @ 1kHz
• Klirrfaktor: <0,1%
• Eingangsempfindlichkeit: 1V @ 20kO
Betriebstemperatur
-5 ... +40 °C
EG-Konformitätszertifikat
Bestandteil der zugelassenen Sprachalarmzentrale nach EN54-16: 1293-CPR-0725
Gewicht Standard in kg
0.38
Kontakte
• 1 Open Collector Ausgang "Störung"
• 1 Open Collector Ausgang "Clip"
• 1 Open Collector Ausgang "Clip"
Spannungsversorgung DC
24V
Stromaufnahme Betrieb in A
• kein Signal: ca. 0,35
• Volllast (Sinus): ca. 10
• Volllast (Sinus): ca. 10
