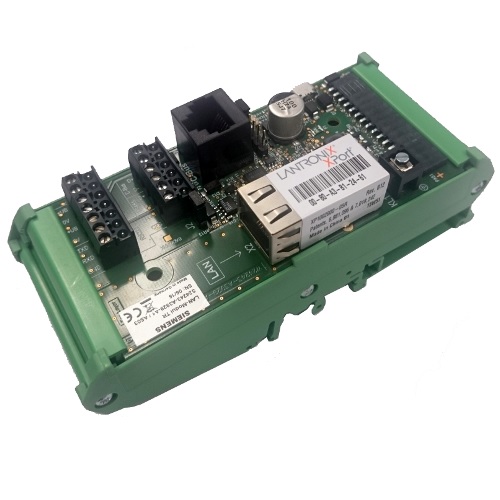

Das LAN-Modul-TR dient zur transparenten Umsetzung einer seriellen Schnittstelle auf ein LAN (TCP oder UDP).
Optional ist auch eine direkte Punkt-zu-Punkt-Verbindung (Seriell-LAN / LAN-Seriell) bei Verwendung von zwei Modulen realisierbar.

Eigenschaften:

• Anschlüsse für RS232, RS485, USB (virtueller COM); RJ45-Ethernet
• Drei Betriebsarten, per Jumper einstellbar
• Einstellungen über integriertes Web-Interface
• Spannungsversorgung des Moduls über PC-Micro-USB-Anschluss, Steckernetzteil oder Zentrale / ZSV
• Anbindung an Empfangsstelle über IP4-Adresse oder über virtuellen COM-Port

Betriebsarten der seriellen Schnittstellen:

• RS232: 300 bps bis 230400 bps, 8N1 (SW- oder HW-Handshake)
• RS485: 2-Draht (Halbduplex), 300 bps bis 230400 bps
• USB (virtueller COM): 300 bps bis 230400 bps, 8N1 (SW- oder HW-Handshake)

Montage:

• Montage in IC2000, IC3000 oder Intrusion PRO/ADV mittels Rastsockel auf Tragschiene
• Montage im AP/UP-Gehäuse des IT3020 über vorhandene Befestigungsbohrungen (neue IT3020 Gehäuseausführung)

Einsatzbereiche im IC-System (RS232, 9600 bps und 19200 bps, 8N1, SW-Handshake):

• TR-Port am IT3020 (TR-Keypad, GMA-Manager) **
• TR-CI an ZAE-Flash 2 (IC2000/3000) **
• TR-CI an IC1010

** Lizenzierung erforderlich (auf Anfrage)

Einsatzbereich im Intrusion PRO/ADV System:

• N-Bus-Erweiterung über IP-LAN
• N-Bus-Anbindung über IP-LAN

Durch den universellen Aufbau und Anschluss des LAN-Moduls TR ist die Verwendung auch in anderen Einsatzbereichen möglich.

Zubehör:

• Transliner IC: Kabelsatz ZAE Flash2 C/CI-Bus Art-Nr. V24244-Z4604-A1
